Sistemul Stereo 70 vs WGS84 Explicat

Înțelegerea modului în care pozițiile fizice de pe suprafața curbă a Pământului sunt transpuse pe hărți plane este esențială în topografie, cadastru și dezvoltarea de aplicații geospațiale (GIS). În România, ne lovim frecvent de diferențele dintre sistemul național Stereo 70 (folosit în documentația oficială de cadastru și extrasul de Carte Funciară) și standardul global WGS84 (utilizat de sistemele GPS și platforme precum Google Maps).

1. Proiecția Stereografică 1970 (Stereo 70)

Definiție și Context Istoric

Adoptată oficial în România în anul 1973 (înlocuind vechea proiecție Gauss-Kruger), Proiecția Stereografică 1970 reprezintă sistemul național de referință pentru toate lucrările topo-geodezice, planurile cadastrale, hărțile topografice oficiale realizate de ANCPI și proiectele de infrastructură de pe teritoriul țării.

Caracteristici Geodezice Fundamentale

• Proiecție Dublă Conformă: Proiecția se realizează în două etape. Mai întâi, elipsoidul de referință este reprezentat conform pe o sferă medie (Sfera Gauss), iar apoi sfera este proiectată pe un plan secant prin proiecție stereografică. Acest algoritm păstrează neschimbate unghiurile dintre direcții pe teren (proprietatea de conformitate).
• Elipsoidul de Referință: Se utilizează elipsoidul Krasovsky 1940, caracterizat de:
  • Semi-axa mare (a): 6.378.245,000 m
  • Turtirea (f): 1 / 298,3

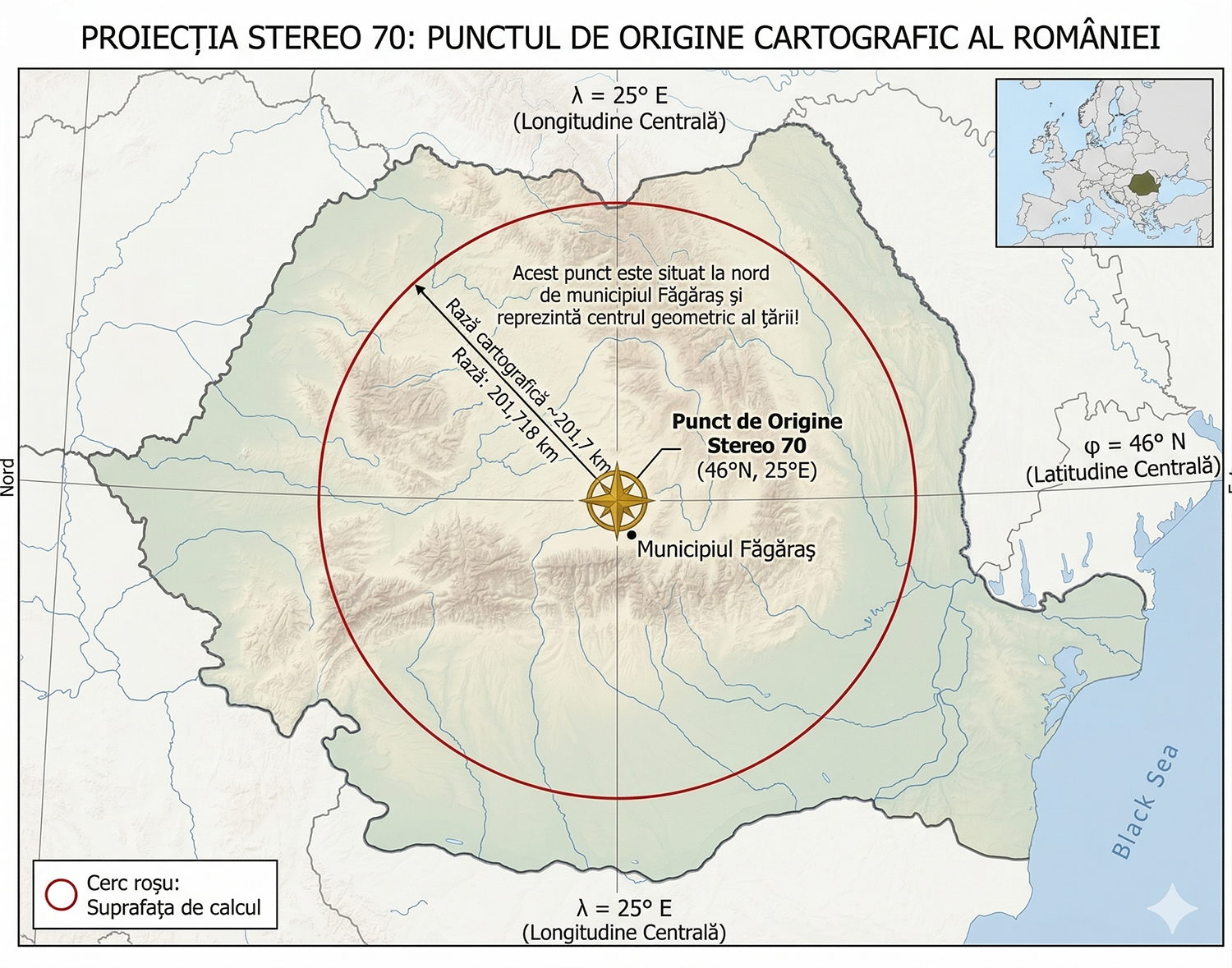

• Coordonate Plane False (Origine): Pentru a evita valorile negative pe teritoriul României, originii (46° N, 25° E) i s-au atribuit coordonatele plane:
  • X₀ = 500.000 m (coordonata pe axa Nord-Sud / Ordonată)
  • Y₀ = 500.000 m (coordonata pe axa Est-Vest / Abscisă)

2. Analiza Distorsiunilor și Deformațiilor

Nicio suprafață sferică sau elipsoidală nu poate fi desfășurată pe un plan fără deformări. În Stereo 70, deformările liniare cresc odată cu distanța față de punctul central (Făgăraș). Pentru a menține erorile cât mai mici pe o arie geografică extinsă, s-a ales o proiecție secantă:

• Factorul de reducere a scării la origine: k₀ = 0,99975. Aceasta înseamnă că în centrul țării avem o deformare negativă de -25 cm la fiecare kilometru (compresiune).
• Cercul de deformare zero: La o distanță radială de exact 120,134 km față de centru, scara este 1,00000 (distanțele plane sunt perfect egale cu cele reale elipsoidale).
• Marginile țării: Pe măsură ce ne îndepărtăm de cercul de deformare zero spre extremitățile țării (de exemplu, în Constanța, Timișoara sau Satu Mare), deformarea devine pozitivă și poate depăși +25 cm pe kilometru (extindere).

3. Sistemul Internațional WGS84

World Geodetic System 1984 (WGS84) este standardul global folosit în prezent de sistemele GPS, navigație prin satelit, aviație și hărțile web interactive (Google Maps, Leaflet, OpenStreetMap).

• Concept Geocentric: Spre deosebire de Stereo 70 (care folosește un elipsoid regional optimizat specific pentru România), WGS84 este un sistem geocentric tridimensional global. Originea sa coincide cu centrul de masă al Pământului.

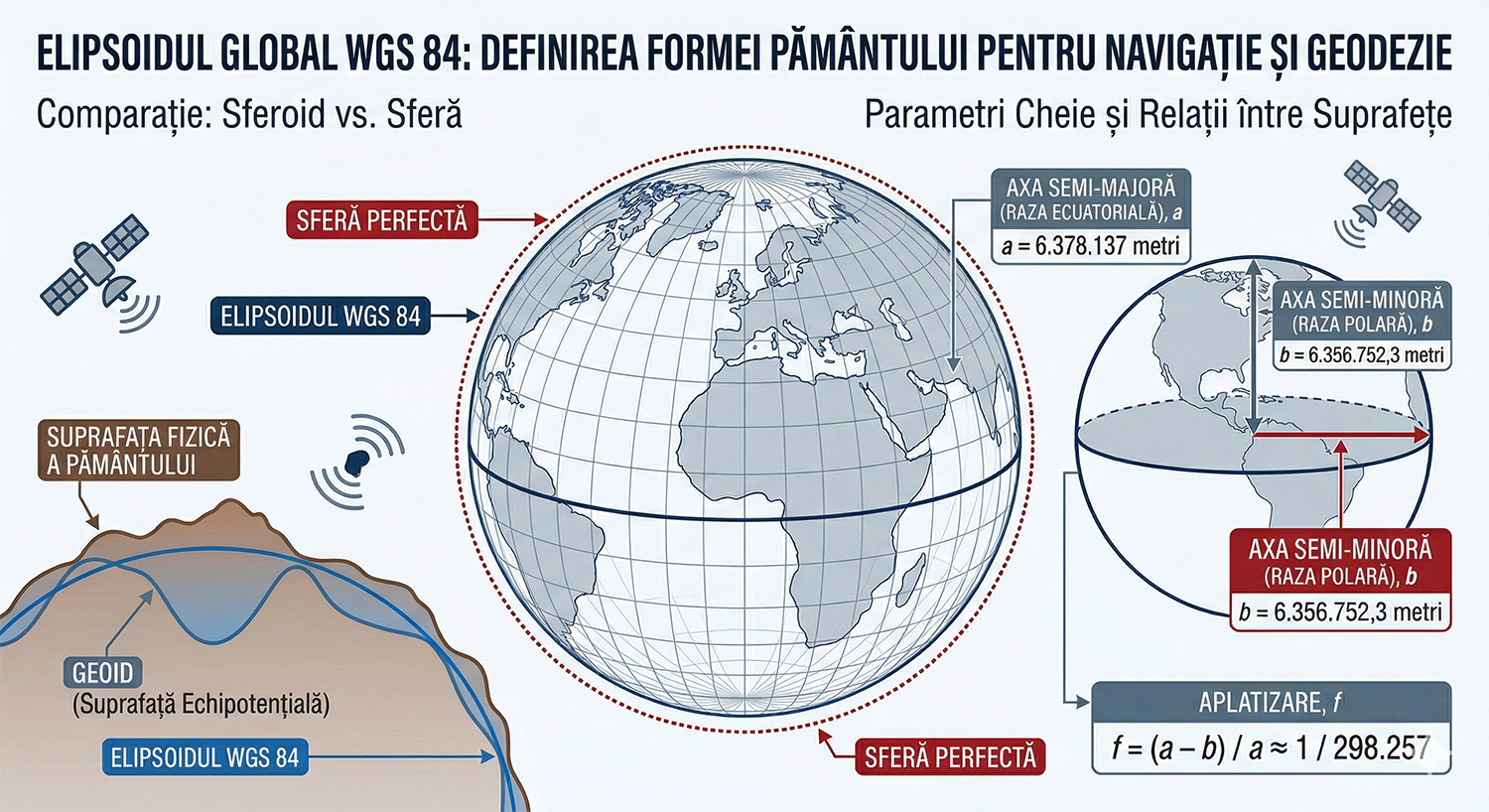

• Elipsoidul WGS84:
  • Semi-axa mare (a): 6.378.137,000 m
  • Turtirea (f): 1 / 298,257223563

Apasă pentru mărire

4. Tabel Comparativ Tehnic

5. Transformarea Coordonatelor: Helmert vs TransdatRO

Deoarece centrele elipsoidelor WGS84 și Krasovsky nu coincid în spațiul 3D (diferență de datum), conversia între cele două sisteme necesită o etapă intermediară de transformare tridimensională.

Transformarea Helmert (7 parametri)

Aceasta este o transformare geometrică ce presupune translarea originii axelor pe 3 direcții (dX, dY, dZ), rotirea în jurul celor 3 axe (rX, rY, rZ) și aplicarea unui factor de scară global (dS). Cu setul de parametri generici aprobați, transformarea Helmert oferă o precizie medie stabilă de aproximativ 0,5 până la 2 metri pe teritoriul României. Este ideală pentru aplicații mobile, navigare rapidă pe Google Maps sau estimări unde precizia centimetrică nu este critică.

Gridul de Distorsiuni Oficial (TransdatRO)

Pentru lucrări topo-cadastrale autorizate și intabulări oficiale, ANCPI a dezvoltat TransdatRO. Acesta este un model bazat pe o rețea densă de puncte geodezice determinate pe întreg teritoriul României, aplicând o grilă locală de corecții bidimensionale. TransdatRO reprezintă standardul oficial și singurul mod de a asigura o precizie sub-decimetrică (de ordinul centimetrilor).

6. De ce nu se suprapun perfect coordonatele pe Google Maps și Ortofoto ANCPI?

Mulți utilizatori și specialiști constată că, după transformarea matematică a coordonatelor Stereo 70 în WGS84, perimetrele sau punctele importate nu se aliniază la perfecție pe imaginile din satelit Google Maps sau pe alte hărți globale. Această problemă nu provine din erori ale aplicației de conversie, ci din cauze tehnice cartografice fundamentale:

Acuratețea și Deformațiile Imaginilor din Satelit Google Maps

Imaginile din satelit și cele aeriene din Google Maps sunt destinate vizualizării generale, nu măsurătorilor cadastrale de mare precizie. Ele prezintă abateri cauzate de:

• Ortorectificarea aproximativă: Pentru a așeza o fotografie aeriană curbă pe o hartă plană 2D, se folosește un model digital de relief (DEM). Deoarece aceste modele globale au aproximații, pot apărea deformări și deplasări locale ale imaginii din satelit (de la 1 la 5 metri sau chiar mai mult), mai ales în zonele de deal, munte sau în preajma clădirilor înalte (efectul de perspectivă/înclinare).
• Mozaicarea și actualizările diferite: Harta din satelit este formată din îmbinarea (mozaicarea) mai multor imagini realizate în momente diferite, cu unghiuri de fotografiere diferite, generând decalaje sistematice între diverse zone învecinate.

Diferențele de Aliniere la Ortofoto ANCPI

Ortofotoplanurile oficiale furnizate de ANCPI sunt imagini aeriene de rezoluție foarte mare, realizate cu sprijin geodezic la sol și proiectate nativ în Stereo 70. Ele au o precizie geometrică de înaltă clasă (eroarea fiind de obicei sub 20-30 cm).

Cu toate acestea, când încercăm să suprapunem date în format Stereo 70 peste fundaluri de hărți globale (WGS84 Web Mercator), suntem adesea nevoiți să introducem o corecție locală (calibrare prin translație):

• Modelul de Geoid local vs. elipsoidul global: Altitudinile și corecțiile din România se raportează la nivelul mediu al Mării Negre (sistemul de altitudini Constanța 1978 și modelul de geoid RoGeoid), în timp ce hărțile globale folosesc aproximații matematice globale WGS84.
• Decalajul sistematic (Shift): Pentru a alinia straturile de ortofoto ANCPI sau perimetrele proprietăților cu elementele vizibile de pe Google Maps (garduri, clădiri, drumuri), este adesea necesară o corecție de translație pe axele X și Y pentru a compensa erorile de proiecție și ortorectificare ale fundalului din satelit.
